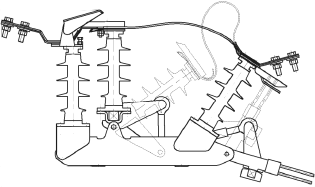

РЛКЖ-10 (УХЛ1) линейный качающегося типа (двухпозиционный)



Назначение

Разъединители серии РЛКЖ на напряжение 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, с одновременным заземлением отключенных участков, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий автоблокировки и продольного электроснабжения железных дорог.

Управление разъединителем осуществляется ручным приводом типа ПР—7УХЛ1.



Конструкция

Завод электротехнического оборудования предлагает к применению разъединитель типа РЛКЖ на номинальное напряжение 10 кВ.

Разъединитель выполнен в развитие хорошо зарекомендовавшей себя серии РЛК–10.

Конструкция РЛКЖ защищена патентом на полезную модель.

Разъединитель качающего типа.

Рама повышенной жесткости.

По сравнению с полным по техническим характеристикам аналогом (трехполюсный РЛК.1б–10.1У/400УХЛ1) разъединитель РЛКЖ–10.1У/400УХЛ1 имеет следующие отличия и преимущества:

— В разъединителе имеется механическая связь (тяга) между валом подвижных колонок и валом ножей заземления, создающая гарантированную механическую блокировку между главными и заземляющими ножами и исключающая возможность совершения ошибочного оперирования. При включении главных ножей одновременно происходит синхронное отключение ножей заземления.

— Повышена надежность и безопасность. Разъединитель двухпозиционный (включено и отключено–заземлено). Конструкция исключает вероятность самопроизвольного включения главных ножей в случае ножей в случае обрыва тяги у привода или в месте сочленения элементов тяги (под действием собственного веса тяги).

— Упрощено управление аппаратом. Операция включения главных ножей и отключения заземлителей происходит за один прием, также как и операция отключено - заземлено.

— Снижена себестоимость. Для оперирования используется привод в одноваловом исполнении с одной тягой, тогда как у аналога РЛК.1б–10.1У/400УХЛ 1 привод с двумя выходными валами и тягами.

Расширена возможность установки на опоры круглого и прямоугольного сечения.

Разработаны комплекты монтажных частей для установки на опоры типов СВ и С.

Соединительная тяга «разъединитель-привод» имеет 12 вариант по длине в зависимости от высоты установки аппарата с возможностью плавной регулировки ± 50 мм.

Управление разъединителем осуществляется ручным приводом типа ПР–7УХЛ1.

Разработка разъединителя РЛКЖ–10 выполнена по заданию ОАО «РЖД» для применения на линиях автоблокировки и продольного электроснабжения железных дорог. Применение этого разъединителя также в распределительных сетях позволит сочетать повышение надежности, безопасности, простоты в монтаже, управлении аппаратом и его эксплуатации.
