Проходные

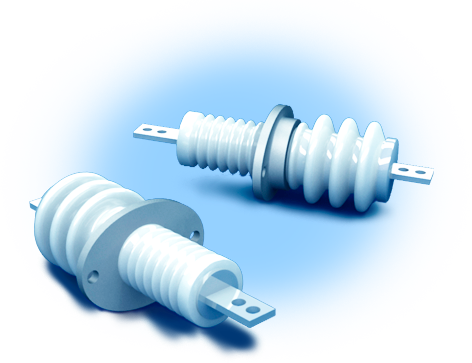

Изоляторы проходные выпускаются для распределительных устройств как внутренней, так и наружной установки. Изоляторы предназначены для проведения и изоляции токоведущих частей закрытых и открытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения
с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение от 6 до 35 кВ частоты до 100 Гц. Изоляторы армируются фланцами из чугуна или алюминиевого сплава с помощью портландцемента. Токопроводящие шины выполнены из алюминия.
| Наименование изолятора* | Эскиз | Обозначение чертежа | Класс напряжения, кВ | Длина пути утечки тока не менее, см | Н, мм | D наружный, мм | Масса, кг | пред. откл. массы, ± 10% | ГОСТ, МЭК |
| Пр ТО 24 | НИЮД.767 | 24 | -- | 380 | 210 | 10 | 0,1 | МЭК 62155:2003 | |
| Пр ТО 40,5 | НИЮД.768 | 40,5 | 1050 | 540 | 285 | 33,0 | 3,3 | МЭК 62155:2003 | |
| Изолятор(13) | НИЮД.757513.020 | 10,5 | -- | 205 | 155 | 2,6 | ±7% 0,182 | ГОСТ 5862-79 | |
| Изолятор(12) | ИР 8.720.003 (ОВПР-10) | 10 | 20 | 260 | 160 | 5,87 | 0,587 | ГОСТ 5862-79 | |
| Изолятор(11) | БИЛТ.757532.006 (8ТХ.720.516) | 20 | -- | 272 | 196 | 7,7 | 0,77 | ГОСТ 5862-79 | |
| Изолятор (трехклеммный) | ИШУМ.757513.037 (2ИХ.813.230) | 6 | -- | 244 | 125 | 2,5 | 0,25 | ГОСТ 5862-79 | |
| Изолятор(10) | ИШУМ.757513.060 (4746) | -- | -- | 42 | 50 | 0,1 | 0,01 | ГОСТ 5862-79 | |
| Изолятор(9) | ИНЯЖ.757523.094 (5554) (2ИХ.813.207) | -- | -- | 138 | 55 | 0,34 | 0,034 | ГОСТ 5862-79 | |
| Изолятор(8) | ИМБШ.757513.056 2ИХ.813.210 (4855) | 3 | -- | 95 | 100 | 0,74 | 0,074 | ГОСТ 5862-79 | |
| Изолятор(7) | ИНЯЖ 757523.097-01 (МО.874.001) (2ИХ.813.255) | 10 | -- | 152 | 86 | 0,72 | 0,072 | ГОСТ 5862-79 | |
| Изолятор(6) | ИНЯЖ 757523.097 (МО.874.001) (2ИХ.813.255) | 6 | -- | 120 | 86 | 0,57 | 0,057 | ГОСТ 5862-79 | |
| Изолятор(5) | ИНЯЖ.757523.089 (5961) (2ИХ.813.186) | 6 | -- | 227 | 120 | 2,2 | 0,22 | ГОСТ 5862-79 | |
| Изолятор(4) | ИНЯЖ.757513.032 (3110) | 3 | -- | 76 | 85 | 0,47 | 0,047 | ГОСТ 5862-79 | |
| Изолятор (3) | |||||||||
| Изолятор (3А7.890.143) | ИНЯЖ.757523.014 (2ИХ.813.206) | 20 | -- | 153 | 148 | 3,3 | 0,33 | ГОСТ 5862-79 | |
| Изолятор (БУ 7.890.087) | ИЛЯН.757523.081 | 40 | -- | 273 | 148 | 5,7 | 0,57 | ГОСТ 5862-79 | |
| Изолятор (БУ-7-890.029) | ИНЯЖ.757523.019 (2ИХ.813.200) | -- | -- | 170 | 75 | 0,7 | 0,07 | ГОСТ 5862-79 | |
| Изолятор (ГАР-3-14172) | ИНЯЖ.757523.017 (2ИХ.813.203) | -- | -- | 247 | 100 | 3,2 | 0,32 | ГОСТ 5862-79 | |
| Изолятор (ГАР-2-11912) | ИНЯЖ.757523.007 (Э-115) (2ИХ.813.177) | 6 | -- | 485 | 235 | 15,5 | 1,55 | ГОСТ 5862-79 | |
| Изолятор(2) | ИНЮМ.757523.025 (3111) | 6 | -- | 60 | 85 | 0,38 | 0,038 | ГОСТ 5862-79 | |
| Изолятор(1) | ИШУМ.757523.080 (Э-6307) | 10 | -- | 165 | 75 | 0,9 | 0,09 | ГОСТ 5862-79 | |
| Изолятор | ИШУМ.757523.024 (5947) | -- | -- | 210 | 100 | 1,8 | 0,18 | ГОСТ 5862-79 | |
| ИП-10-120 О2 | ИНЮМ.686153.002-03 | 10 | 21 | 200 | 190 | 5,9 | 0,59 | ГОСТ 5862-79 | |
| ИП-10-100-I О2 | ИНЮМ.686153.002-02-01 | 10 | 21 | 210 | 170 | 5,3 | 0,53 | ГОСТ 5862-79 | |
| ИК-10-IV-УХЛ1 | ИНШЮ.757523.135-03 | 10 | 30 | 295 | 130 | 2,38 | 0,238 | ГОСТ 5862-79 | |
| ИК-10-I-УХЛ1 | НИЮД.757523.107 (2ИП.813.115) | 10 | 30 | 295 | 130 | 2,38 | 0,238 | ГОСТ 5862-79 | |
| ИПК-10/4000-15 У3 | НИЮД.757532.003 (Э-250) (8ИХ.720.053) | 10 | -- | 270 | 280 | 13,0 | 1,3 | ГОСТ 5862-79 | |
| ИПК-10/2000-10 У3 | НИЮД.757532.001 (8ИХ.720.010) | 10 | -- | 250 | 210 | 6,9 | 0,69 | ГОСТ 5862-79 | |
| ИПК-10/1600-5 У3 | НИЮД.757532.002 (8ИХ.720.056) | 10 | -- | 250 | 160 | 4,0 | 0,4 | ГОСТ 5862-79 | |
| ПМА-10-1 УХЛ2 | НИЮД.757523.051 | 10 | 35 | 320 | 100 | 2,6 | 0,26 | ГОСТ 5862-79 | |
| ЗТ-1172 | ИНЯЖ.757523.039 (2ИХ.813.226) | 20 | -- | 272 | 240 | 11,30 | 1,13 | ГОСТ 5862-79 | |
| ЗТ 49 | ИНЯЖ.757513.017 (2ИХ.813.231) | 16 | -- | 330 | 250 | 17,6 | 1,76 | ГОСТ 5862-79 | |
| 8АШ.720.020 | 4142.686152.350Р-02-03-02 | 1 | -- | 100 | 0,89 | 0,089 | |||
| 8АШ.720.018 | 4142.686152.350Р-023-05 | 1 | -- | 45 | 75 | 0,3 | 0,03 | ГОСТ 5862-79 | |
| ИРШ-6 | ИНЯЖ.757513.022 (5504) (2ИХ.813.093) | 148 | 124 | 1,46 | 0,146 | ГОСТ 5862-79 | |||
| ПМ-3И | ИНЯЖ.757523.015 (Э-55) (2ИХ.813.215) | 10 | -- | 425 | 114 | 4,2 | 0,42 | ГОСТ 5862-79 | |
| ПМ-3А | ИМБШ.757523.058 (5505) (2ИХ.813.094) | 6 | -- | 375 | 98 | 3,8 | 0,38 | ГОСТ 5862-79 | |
| Пр-Вр-11 | ИНЯЖ.757523.068 (2530) (2ИХ.813.233) | 10 | 20 | 400 | 150 | 5,4 | 0,54 | ГОСТ 5862-79 | |
| Пр-Вр-11 | ИШУМ.757523.055 (5861) (2ИХ.813.224) | 10 | 20 | 400 | 150 | 3,40 | 0,34 | ГОСТ 5862-79 | |
| ПР-А-22 | ИЛЮТ.757513.058 (2036) (2ИХ.813.222) | 20 | -- | 449 | 140 | 5 | 0,5 | ГОСТ 5862-79 | |
| ПР-А-У-38 | ИНЯЖ.757523.016(5925а) (2ИХ.813.221) | 35 | -- | 190 | 550 | 13,10 | 1,31 | ГОСТ 5862-79 | |
| ПР-ВР-У-38 | ИНШЮ.757523.041 | 35 | -- | 704 | 260 | 20 | 0,2 | ГОСТ 5862-79 | |
| Пр-Вр-У-22 | ИШУМ.757523.079 (5933) (8ИВ.813.049) | 20 | 40 | 500 | 180 | 10 | 0,1 | ГОСТ 5862-79 | |
| ИК-10 | 2ИП.813.107 (Э-105) (КН-10) | 10 | 20 | 247 | 100 | 1,6 | 0,16 | ГОСТ 5862-79 | |
| ИПУ-10/3150 - 12,5 УХЛ 1 | НИЮД.686153.023-02 СБ | 30 | 705 | 21,1 | ГОСТ 20454-85 и ГОСТ 22229-83 | 10 | 240 | 2,11 | |
| ИПУ-10/2000 - 12,5 УХЛ 1 | НИЮД.686153.023 - 01 СБ | 30 | 685 | 18,3 | ТУ У 23.4-36368912-009:2018 | 10 | 240 | 1,83 | |
| ИПУ-10/1000 - 7,5 УХЛ 1 | НИЮД. 508 СБ | 30 | 620 | 9,2 | ГОСТ 20454-85 и ГОСТ 22229-83 | 10 | 180 | 0,92 | |
| ИК-6 | 2ИП.813.106 (Э-104) (КН-6) | 6 | 18 | 192 | 100 | 1,0 | 0,1 | ГОСТ 5862-79 | |
| ПНК-10 УХЛ | НИЮД.446 | 10 | 30 | 195 | 97 | 1 | 0,1 | ГОСТ 5862-79 | |
| ПНК-10 УХЛ1 | НИЮД.757523.064 | 10 | -- | 195 | 90 | 0,87 | ±7% 0,06 | ГОСТ 5862-79 | |
| ПНК-6 УХЛ1 | НИЮД.757523.063 | 6 | -- | 155 | 90 | 0,645 | ±7% 0,045 | ГОСТ 5862-79 | |

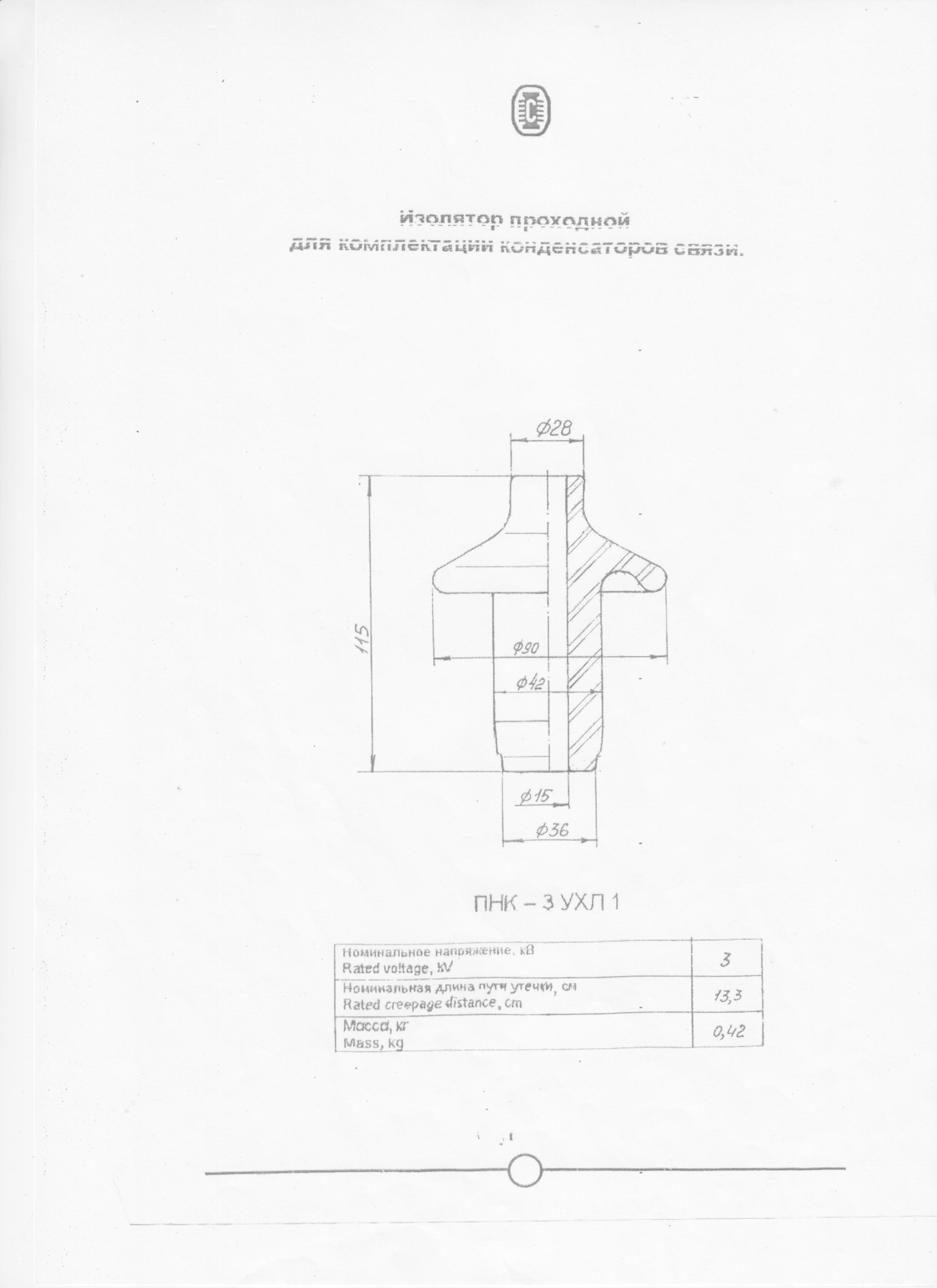

| ПНК-3 УХЛ1 | НИЮД.757523.062 | 3 | -- | 115 | 90 | 0,42 | ±7% 0,029 | ГОСТ 5862-79 | |
| ИПР-6-I УХЛ2 | НИЮД. 390-01 | 6 | -- | 160 | 80 | 1,2 | 0,12 | ГОСТ 5862-79 | |
| ИПУ-10/630-7,5-I УХЛ1 квадратный фланец | НИЮД.686153.022 СБ | 30 | 620 | 7 | ГОСТ 22229-83 | 10 | 180х180 | 0,7 | |
| ИПУ-10/630-7,5-I УХЛ1 овальный фланец | НИЮД.686153.020СБ | 30 | 580 | 6,5 | ГОСТ 22229-83 | 10 | 215 | 0,65 | |
| ИПЭ-10-1 У2 | НИЮД.686153.021 СБ | -- | 630 | 46 | Конструкторский документ | 10 | 340 | 4,6 | |
| ИПЭ-6 У2 для экскаваторных токоприемников | ИНЯЖ.686152.001СБ (2ИХ.803.077СБ) | -- | 560 | 35 | ТУ 16-528.084-76 | 6 | 340 | 3,5 | |
| ИП-24/31500-30 УХЛ2 для атомных электростанций | ИЛЯН.686155.017СБ | 40 | 525 | 239 | ГОСТ 22229-83 | 24 | 1030 | 23,9 | |
| ИП-10/1600-7,5 У3 | ИНЯЖ.686153.012СБ (2ИХ.803.065СБ) | -- | 500 | 6,8 | ГОСТ 22229-83 | 10 | 190х190 | 0,68 | |
| ИП-10/1000-7,5 У3 | ИНЯЖ.686153.013СБ (2ИХ.803.064СБ) | -- | 500 | 6 | ГОСТ 22229-83 | 10 | 190х190 | 0,6 | |
| ИП-10/630-7,5 УХЛ2 | ИМЖК.686152.003-05СБ | 20 | 470 | 6,3 | ГОСТ 22229-83 | 10 | 205 | 0,63 | |
| ИП-6/400-3,75 УХЛ2 | ИМЖК.686152.003СБ | 12 | 385 | 3,6 | ГОСТ 22229-83 | 6 | 165 | 0,36 |
