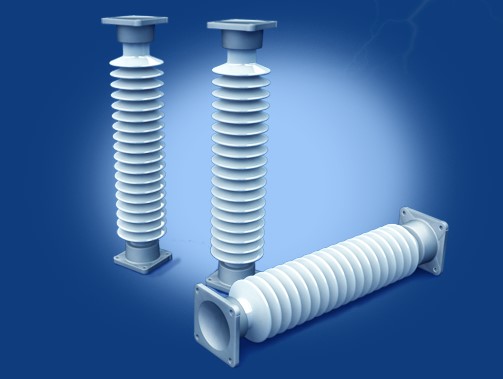

Опорные стержневые серии ИОС и С

Изоляторы керамические опорные стержневые серии ИОС и С, предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций, напряжением свыше 1000 В частоты до 100 Гц, расположенных на высоте до 1000 м над уровнем моря.

Модернизированные изоляторы имеют следующие преимущества:

- изготовление изоляторов производится из высокопрочного глиноземистого материала подгруппы 130 ГОСТ 20419-83, что позволило, с учетом прогрессивной техноло-гии изготовления изоляторов, достигнуть снижения массы изоляторов (до 20 %), гарантировать механическую прочность (основной механический критерий стержневых изоляторов) с коэффициентом запаса 1,5 от минимальной механической разрушающей нагрузки при изгибе;

- для армирования изоляторов применен высококачественный бездобавочный портландцемент с показателем линейного расширения – не более 0,03%;

- введена сплошная система проверки неармированных изоляторов – ультразвуковым неразрушающим контролем (УЗНК). Это один из методов непосредственной оценки их механического состояния. Качество изоляторов обеспечивается так же жестким подходом к их испытаниям и регламентированными правилами приемки;

- впервые арматура изоляторов изготовляется из высокопрочного чугуна по ДСТУ 3925-99, которая заменила арматуру из серого чугуна с гораздо меньшими прочност-ными характеристиками, и имеет антикоррозионную защиту – цинковое покрытие, - что обеспечит ее работоспособность в течение срока службы – 30 лет и не требует практически специального обслуживания в эксплуатации;

- армировочные швы защищены силиконовым герметиком, что увеличит надежность и долговечность изоляторов, так как это покрытие обладает отличными защитными и эксплуатационными свойствами и представляет собой одно из наиболее совершенных защитных покрытий, отвечающих требованиям сегодняшнего дня с точки зрения экологии;

- общепринятой основой оценки надежности изоляторов являются их испытания и опыт эксплуатации. Поэтому регламентированными правилами приемки изо-ляторы испытываются на надежность при периодических типовых и квалификационных испытаниях под воздействием нагрузок, имитирующих эксплуатацион-ные, климатические, механические нагрузки. При положительных результатах испытаний гарантируется сохранение эксплуатационных характеристик и обеспе-чение надежности изоляторов на весь период эксплуатации;

- электрические и механические испытания модернизированных изоляторов и жесткие испытания на надежность обеспечат безотказную работу электроустано-вок, в состав которых входят эти изоляторы, в различных условиях эксплуатации;

Стержневые изоляторы применяются для разъединителей - коммутационных аппаратов высокого напряжения, которые предназначены для включения и отключения обесточенных участков цепи, находящихся под напряжением, а так же заземления отключенных участков при помощи заземлителей, для комплекта-ции: разъединителей, короткозамыкателей, отделителей, выключателей, разрядников, опор шинных, опор под площадки (эстакады).
