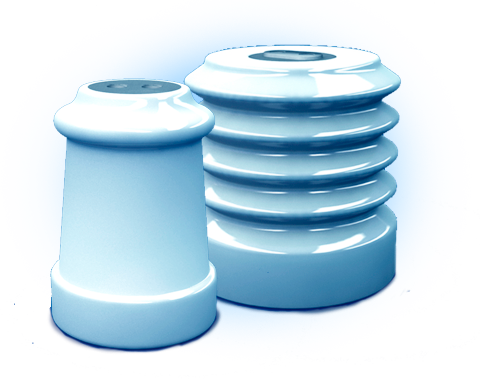

Опорные
Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций. Применяются для комплектации: разъединителей внутренних установок, выключателей, силовых шкафов, предохранителей, для изоляции шин. Материал изоляционной части – материал керамический электротехнический подгруппы 110 ГОСТ 20419-83. Отвечают требованиям ТУ 16-528.105-77.
| Наименование изолятора* | Эскиз | Обозначение чертежа | ГОСТ, ТУ | Класс напряжения, кВ | Длина пути утечки тока не менее, см | Н, мм | D наружный, мм | Масса номин., кг | Масса пред. отклонение, ±10%, кг |
| ИОРФ-24-8,0 УХЛ2 | НИЮД.686143.022-02СБ | ГОСТ 9984-85 | 24 | 62 | 302 | 198 | 9,3 | 0,93 | |
| ИОРФ-20-8,0 ІІ УХЛ2 | НИЮД.686143.022-01СБ | ГОСТ 9984-85 | 20 | 50 | 272 | 198 | 8,1 | 0,81 | |
| ИОРФ-20-8,0 І УХЛ2 | НИЮД.686143.022СБ | ГОСТ 9984-85 | 20 | 40 | 232 | 7,1 | 198 | 0,71 | |
| ИОР-24-6 УХЛ2 | ИЛЯН.686115.025СБ | ГОСТ 9984-85 | 24 | 48 | -- | 307 | -- | -- | |
| ИОР-20-7,50 У3 | ИНЯЖ.686114.003СБ | ГОСТ 9984-85 | 20 | -- | 160 | 6,3 | 160 | 0,63 | |
| ИОР-10-3,75 УХЛ2 | ИЛЮТ.686113.003СБ | ГОСТ 9984-85 | 10 | -- | 120 | 1,6 | 96 | 0,16 | |
| ИОР-6-3,75 УХЛ2 | ИНШЮ.686112.006СБ | ГОСТ 9984-85 | 6 | -- | 100 | 84 | 1,1 | 0,11 | |
| ИОР-6-1,0 УХЛ2 | НИЮД.384СБ | ГОСТ 9984-85 | 6 | -- | 70 | 78 | 0,65 | 0,06 | |
| ИОР-10-7,50 III-1 УХЛ2 | НИЮД.686113.010СБ | ГОСТ 9984-85 | 10 | -- | 124 | 115 | 2,88 | 0,28 | |
| ИОР-10-7,50 III УХЛ2 | НИЮД.686113.014СБ | ГОСТ 9984-85 | 10 | 18 | -- | 115 | -- | -- | |
| ИОР-10-7,50 I УХЛ2 | ИНЯЖ.686113.006СБ | ГОСТ 9984-85 | 10 | -- | 124 | 115 | 2,9 | 0,29 | |
| И4-60 III УХЛ2 | ИМЖК.686112.015СБ | ГОСТ 9984-85 | 6 | -- | 100 | 85 | 1,2 | 0,12 | |
| И4-60 IІ УХЛ2 | -- | -- | -- | -- | -- | -- | -- | -- | |
| И4-80 I УХЛ2 | ИМЖК.686113.018СБ | ГОСТ 9984-85 | 10 | -- | 120 | 105 | 2,10 | 0,21 | |
| ОФР-35-4-II УХЛ2 | БФИР.686115.015СБ | ГОСТ 9984-85 | 35 | 60 | 356 | 220 | 14,6 | 1,46 | |
| ОФР-20-7,5-II УХЛ2 | ИНЯЖ.686114.006СБ | ГОСТ 9984-85 | 20 | 40 | 257 | 220 | 8,3 | 0,83 | |
| ОФР-10-7,5-II УХЛ2 | ИНЮМ.686113.011СБ | ГОСТ 9984-85 | 10 | 17,5 | 190 | 220 | 5,5 | 0,55 | |
| ИО-10-20,00 У3 | ИНЯЖ.686113.005СБ | ГОСТ 9984-85 | 10 | -- | 134 | 160 | 6 | 0,6 | |
| ИО-10-3,75 II У3 | ИНЯЖ.686113.007СБ | ГОСТ 9984-85 | 10 | -- | 120 | 82 | 1,4 | 0,14 | |
| ИО-10-3,75 I У3 | ИНЯЖ.686113.007СБ | ГОСТ 9984-85 | 10 | -- | 120 | 82 | 1,4 | 0,14 | |
| ИО-6-3,75 II У3 | ИНЯЖ.686112.003СБ | ГОСТ 9984-85 | 6 | -- | 100 | 77 | 1,0 | 0,1 | |
| ИО-6-3,75 I У3 | ИНЯЖ.686112.003СБ | ГОСТ 9984-85 | 6 | -- | 100 | 77 | 1,0 | 0,1 | |
| ИОов-1-7,5-1 У3 | ИНЯЖ.686111.004СБ | ТУ У 26.2-00214652-002: 2010 | 1 | -- | 70 | 174 | 1,5 | 0,15 | |
| ИО-1-2,5-1 У3 | ИНЯЖ.686111.005СБ | ТУУ26.2-00214652-002:2010 | 1 | -- | 60 | 70 | 0,53 | 0,053 |
