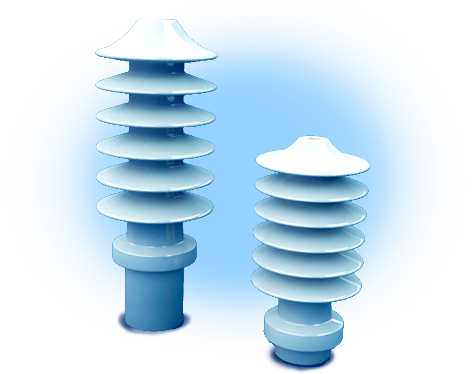

Для съемных трансформаторных вводов
Изоляторы предназначены для работы на открытом воздухе, как в нормальных условиях, так и в районах с загрязненной атмосферой. Особенности конструкции изоляторов (съемных) позволяют заменять их в случае выхода из строя без замены аппарата. Отвечают требованиям ТУ 16-757.032-86. Материал изоляционной части – материал керамический электротехнический подгруппы 110 ГОСТ 20419-83. Покрытие: глазурь неокрашенная прозрачная. По требованию потребителя изоляторы на класс напряжения 10-35 кВ – покрытие: глазурь коричневая.
| Наименование изолятора* | Эскиз | Обозначение чертежа | ГОСТ, ТУ | Класс напряжения, кВ | Длина пути утечки тока не менее, см | Н, мм | D наружный, мм | Масса, кг | Максимальная масса, кг, не более |
| ИПТ-0,5/100 О1 | ИВЕЮ.757524.045 | ТУ 16-757.032-86 | 0,5 | -- | 35 | 40 | 0,07 | 0,08 | |
| ИПТВ-0,5/100 О1 | ИВЕЮ.757513.041 | ТУ 16-757.032-86 | 0,5 | -- | 15 | 40 | 0,025 | 0,028 | |
| ИПТШ-0,5/100 О1 | ИВЕЮ.757513.042 | ТУ 16-757.032-86 | 0,5 | -- | 12 | 30 | 0,018 | 0,02 | |
| ИПТ-1/250-I О1 | ИВЕЮ.757524.044-01 | ТУ 16-757.032-86 | 1 | -- | 80 | 50 | 0,21 | 0,23 | |
| ИПТВ-1/250 О1 | ИВЕЮ.757513.039 | ТУ 16-757.032-86 | 1 | -- | 30 | 60 | 0,14 | 0,15 | |
| ИПТ-1/250 О1 | ИВЕЮ.757524.044 | ТУ 16-757.032-86 | 1 | -- | 95 | 50 | 0,23 | 0,23 | |
| ИПТ-1/400 О1 | ИВЕЮ.757524.039 | ТУ 16-757.032-86 | 1 | -- | 90 | 70 | 0,42 | 0,45 | |
| ИПТВ-1/400-630 О1 | ИВЕЮ.757513.040 | ТУ 16-757.032-86 | 1 | -- | 30 | 85 | 0,28 | 0,3 | |
| ИПТ-1/630 О1 | ИВЕЮ.757524.043 | ТУ 16-757.032-86 | 1 | -- | 90 | 70 | 0,41 | 0,44 | |
| ИПТ-1/1000 О1 | ИВЕЮ.757524.047 | ТУ 16-757.032-86 | 1 | -- | 100 | 90 | 0,70 | 0,80 | |
| ИПТВ-1/1000 О1 | ИВЕЮ.757513.038 | ТУ 16-757.032-86 | 1 | -- | 35 | 110 | 0,45 | 0,5 | |
| ИПТ-1/1600-2000 О1 | ИВЕЮ.757524.046 | ТУ 16-757.032-86 | 1 | -- | 100 | 105 | 1,10 | 1,2 | |
| ИПТВ-1/1600-2000 О1 | ИВЕЮ.757523.077 | ТУ 16-757.032-86 | 1 | -- | 35 | 125 | 0,51 | 0,55 | |
| ИПТ-1/3150 О1 | ИВЕЮ.757524.038 (СБ-0498) (2ИВ.813.074) | ТУ 16-757.032-86 | 1 | -- | 100 | 125 | 1,7 | 1,8 | |
| ИПТВ-1/3150 О1 | ИВЕЮ.757523.076 (СБ-0499к) (2ИВ.855.004) | ТУ 16-757.032-86 | 1 | -- | 35 | 150 | 0,9 | 0,96 | |
| ИПТ-3/5000 Б О1 | ИВЕЮ.757523.114 (СБ-0600к) (2ИВ.813.021) | ТУ 16-757.032-86 | 3 | 9 | 210 | 230 | 7,9 | 8,5 | |
| ИПТ-6-10/250 А О1 | ИВЕЮ.757523.085 | ТУ 16-757.032-86 | 6-10 | 20 | 240 | 130 | 2,2 | 2,4 | |
| ИПТ-10/400 А О1 | ИВЕЮ.757523.116 (СБ-0518) (2ИВ.813.026 | ТУ 16-757.032-86 | 10 | 20 | 250 | 140 | 3,5 | 3,7 | |
| ИПТ-10/630 А О1 | ИВЕЮ.757523.149 (СБ-0481) (8ИВ.813.027) | ТУ 16-757.032-86 | 10 | 20 | 250 | 140 | 3,5 | 3,8 | |
| ИПТ-10/1000 А О1 | ИВЕЮ.757523.120 (СБ-0482к) (2ИВ.813.028) | ТУ 16-757.032-86 | 10 | 20 | 285 | 156 | 5,5 | 5,9 | |
| ИПТ-10/3150 А О1 | ИВЕЮ.757523.119 (СБ-0469) (2ИВ.813.006) | ТУ 16-757.032-86 | 10 | 20 | 285 | 185 | 7,0 | 7,5 | |
| ИПТ-10/250 Б О1 | ИВЕЮ.757523.117 (2ИЭ.813.056) | ТУ 16-757.032-86 | 10 | 30 | 295 | 130 | 3,0 | 3,2 | |
| ИПТ-10/400 Б О1 | ИВЕЮ.757524.048 (2ИЭ.813.057-0) | ТУ 16-757.032-86 | 10 | 30 | 305 | 140 | 4,5 | 4,8 | |
| ИПТ-10/630 Б О1 | ИВЕЮ.757524.048-01 (2ИЭ.813.057-0) | ТУ 16-757.032-86 | 10 | 30 | 305 | 140 | 4,5 | 4,8 | |
| ИПТ-10/1000 Б О1 | ИВЕЮ.757523.118 (2ИЭ.813.058) | ТУ 16-757.032-86 | 10 | 30 | 335 | 156 | 6,0 | 6,4 | |
| ИПТ-10/3150 Б О1 | ИВЕЮ.757523.115 (2ИЭ.813.059) | ТУ 16-757.032-86 | 10 | 30 | 335 | 186 | 9,0 | 9,6 | |
| ИПТ-20/250 А О1 | ИВЕЮ.757523.121 (СБ-0609к) (2ИЭ.813.029) | ТУ 16-757.032-86 | 20 | 40 | 355 | 170 | 5,5 | 5,9 | |
| ИПТ-20/400 А О1 | ИВЕЮ.757524.051 (СБ-0596) (2ИВ.813.009) | ТУ 16-757.032-86 | 20 | 40 | 410 | 160 | 6,3 | 6,7 | |
| ИПТ-20/630 А О1 | ИВЕЮ.757523.086 (2ИВ.813.010) | ТУ 16-757.032-86 | 20 | 40 | 410 | 160 | 6,3 | 6,7 | |
| ИПТ-20/1000 А О1 | ИВЕЮ.757524.040 (СБ-0598) (2ИВ.813.011) | ТУ 16-757.032-86 | 20 | 40 | 415 | 175 | 8,5 | 9,1 | |
| ИПТ-20/3150 А О1 | ИВЕЮ.757523.123 (СБ-0599) (2ИВ.813.012 | ТУ 16-757.032-86 | 20 | 40 | 415 | 200 | 10,0 | 10,7 | |
| ИПТ-20/5000 А О1 | ИВЕЮ.757523.122 (СБ-0447к) (2ИВ.813.007) | ТУ 16-757.032-86 | 20 | 40 | 485 | 240 | 16,0 | 17,1 | |
| ИПТ-20/250 Б О1 | ИВЕЮ.757523.124 (2ИЭ.813.060-0) | ТУ 16-757.032-86 | 20 | 62 | 430 | 184 | 8,6 | 9,2 | |
| ИПТ-20/400 Б О1 | ИВЕЮ.757523.124-01 (2ИЭ.813.060-0) | ТУ 16-757.032-86 | 20 | 62 | 430 | 184 | 8,5 | 9,1 | |
| ИПТ-20/630 Б О1 | ИВЕЮ.757523.124-02 (2ИЭ.813.060-0) | ТУ 16-757.032-86 | 20 | 62 | 430 | 184 | 8,4 | 8,9 | |
| ИПТ-20/400 Б О1 | ИВЕЮ.757523.124-01 (2ИЭ.813.060-0) | ТУ 16-757.032-86 | 20 | 62 | 430 | 184 | 8,5 | 9,1 | |
| ИПТ-20/630 Б О1 | ИВЕЮ.757523.124-02 (2ИЭ.813.060-0) | ТУ 16-757.032-86 | 20 | 62 | 630 | 184 | 8,4 | 8,9 | |
| ИПТ-20/1000 Б О1 | ИВЕЮ.757523.130 (2ИЭ.813.061) | ТУ 16-757.032-86 | 20 | 62 | 430 | 200 | 10,0 | 10,7 | |
| ИПТ-20/3150 Б О1 | ИВЕЮ.757523.084 (8ИЭ.813.062) | ТУ 16-757.032-86 | 20 | 62 | 430 | 226 | 12,5 | 13,4 | |
| ИПТ-35/400 А О1 | ИВЕЮ.757524.036 (СБ-0602к) (2ИВ.813.013) | ТУ 16-757.032-86 | 35 | 70 | 480 | 225 | 14,7 | 15,7 | |
| ИПТ-35/400 А-1 О1 | НИЮД. 757524.014 | ГОСТ 5862-79 | 35 | 71,5 | 570 | 225 | 16,0 | 17,6 | |
| ИПТ-35/400 IV О | НИЮД. 757523.130 | ГОСТ 5862-79 | 35 | 140 | 645 | 204 | 19,0 | 20,9 | |
| ИПТ-35/630 А О1 | ИВЕЮ.757524.037 (СБ-0603к) (2ИВ.813.014) | ТУ 16-757.032-86 | 35 | 70 | 480 | 225 | 14,6 | 15,6 | |
| ИПТ-35/1000 А О1 | ИВЕЮ.757523.129 (СБ-0604к) (2ИВ.813.015) | ТУ 16-757.032-86 | 35 | 70 | 480 | 225 | 14,5 | 15,5 | |
| ИПТ-35/3150 А О1 | ИВЕЮ.757523.128 (СБ-0605к) (2ИВ.813.016) | ТУ 16-757.032-86 | 35 | 70 | 480 | 250 | 18,5 | 19,8 | |
| ИПТ-35/100 Б-1О | НИЮД.713 | ГОСТ 5862-79 | 35 | 105 | 515 | 204 | 13,7 | 14,7 | |
| ИПТ-35/400 Б О1 | ИВЕЮ.757524.042 (СБ-0610к) (2ИВ.813.017) | ТУ 16-757.032-86 | 35 | 105 | 610 | 225 | 19,8 | 21,2 | |
| ИПТ-35/630 Б О1 | ИВЕЮ.757523.126 (СБ-0611к) (2ИВ.813.018) | ТУ 16-757.032-86 | 35 | 105 | 610 | 225 | 19,7 | 21,1 | |
| ИПТ-35/1000 Б О1 | ИВЕЮ.757524.050 (СБ-0612к) (2ИВ.813.019) | ТУ 16-757.032-86 | 35 | 105 | 610 | 225 | 19,6 | 20,9 | |
| ИПТ-35/3150 Б О1 | ИВЕЮ.757523.127 (СБ-0613) (2ИВ.813.020) | ТУ 16-757.032-86 | 35 | 105 | 610 | 250 | 25,3 | 27,1 | |
| ИПТ-35/50 О | НИЮД.757523.077 (Ø 70 верх. по телу) | ГОСТ 5862-79 | 35 | 95 | 425 | 180 | 8,7 | 9,57 | |
| ИПТ-35/50-1О | НИЮД.757523.124 (Ø 50 верх. по телу) | ГОСТ 5862-79 | 35 | 95 | 425 | 180 | 8,7 | 9,57 | |
| ИПТ-35/3150 В О | НИЮД.898-03 | ГОСТ 5862-79 | 35 | 140 | 705 | 245 | 25 | 26,7 | |
| ПТ-6 У3 | ИВЕЮ.757523.083 (2ИВ.813.025) | ГОСТ 5862-79 | 6 | -- | 160 | 68 | 0,50 | 0,55 | |
| ПТ-10 У3 | ИВЕЮ.757524.035 (2ИВ.813.024) | ГОСТ 5862-79 | 10 | -- | 230 | 95 | 1,8 | 1,98 | |
| А1-250 DIN 42530* | НИЮД.482 | МЭК 62155:2003 | 1 | -- | 70 | 50 | 0,18 | 0,19 | |
| В 250 DIN 42530* | НИЮД.491 | МЭК 62155:2003 | 1 | -- | 30 | 60 | 0,10 | 0,11 | |
| А1-630 DIN 42530* | НИЮД.483 | МЭК 62155:2003 | 1 | -- | 80 | 70 | 0,37 | 0,33 | |
| В 630 DIN 42530* | НИЮД.492 | МЭК 62155:2003 | 1 | -- | 30 | 85 | 0,20 | 0,21 | |
| А1-1000 DIN 42530* | НИЮД.505 | МЭК 62155:2003 | 1 | -- | 85 | 90 | 0,70 | 0,75 | |
| В 1000 DIN 42530* | НИЮД.504 | МЭК 62155:2003 | 1 | -- | 35 | 110 | 0,40 | 0,43 | |
| А1-2000 DIN 42530* | НИЮД.543 | МЭК 62155:2003 | 1 | -- | 85 | 104 | 0,88 | 0,94 | |
| В 2000 DIN 42530* | НИЮД.542 | МЭК 62155:2003 | 1 | -- | 35 | 125 | 0,50 | 0,53 | |
| А1-3150 DIN 42530* | НИЮД.271 | МЭК 62155:2003 | 1 | -- | 80 | 125 | 1,40 | 1,50 | |
| В 3150 DIN 42530* | НИЮД.272 | МЭК 62155:2003 | 1 | -- | 35 | 150 | 0,70 | 0,75 | |

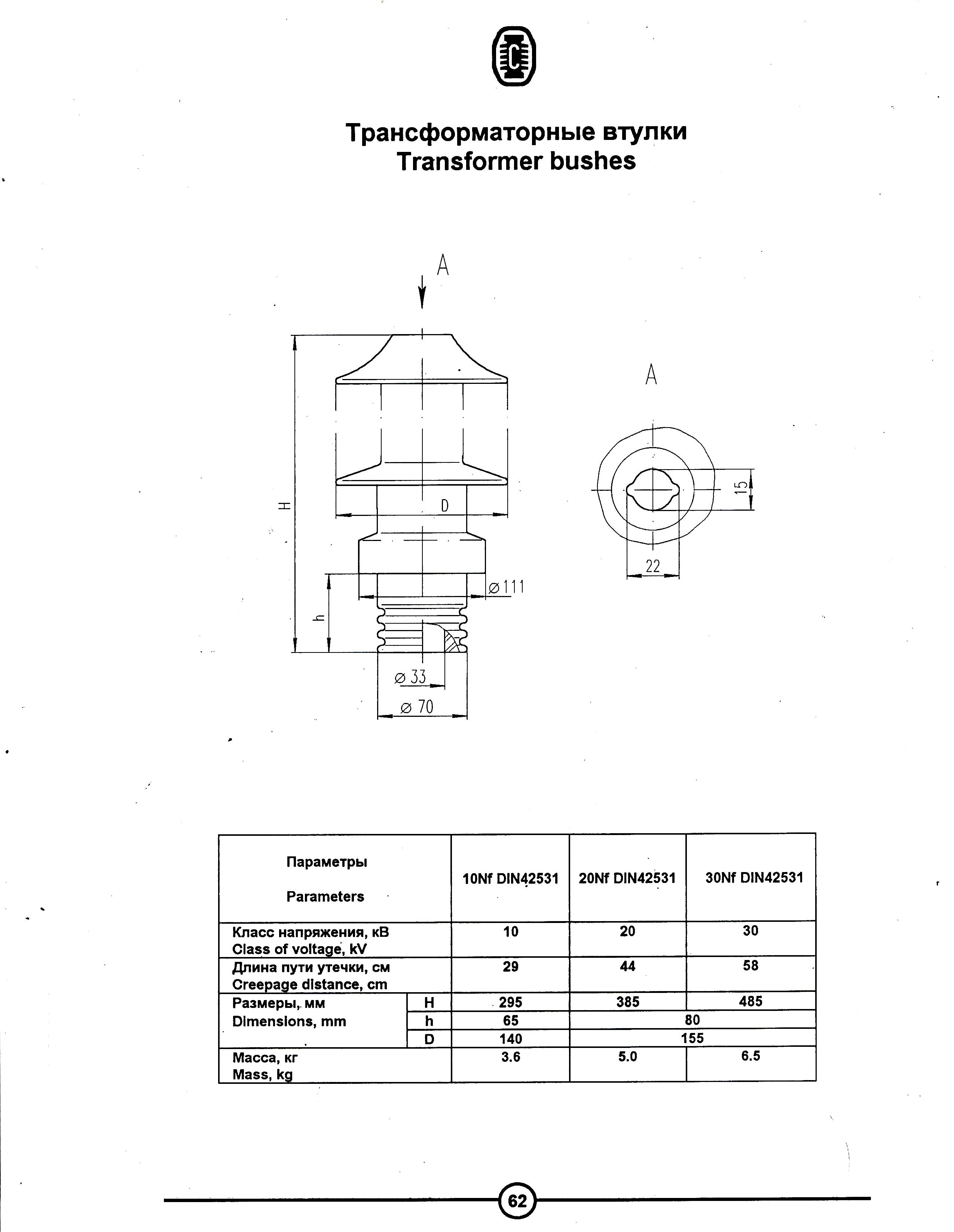

| 10 NF DIN 42531* | НИЮД.484 | МЭК 62155:2003 | 10 | 29 | 295 | 140 | 3,6 | 3,85 | |
| 20 NF DIN 42531* | НИЮД.485 | МЭК 62155:2003 | 20 | 44 | 385 | 155 | 5,0 | 5,35 | |
| 30 NF DIN 42531* | НИЮД.486 | МЭК 62155:2003 | 30 | 58 | 485 | 155 | 6,5 | 6,96 |
